Drahtloses Relaismodul
Für Angebotsanfrage oder für technische Informationen, bitte kontaktieren Sie uns per E-Mail. Für einen Besuch an uns, finden Sie die Adresse auf der Informationsseite.

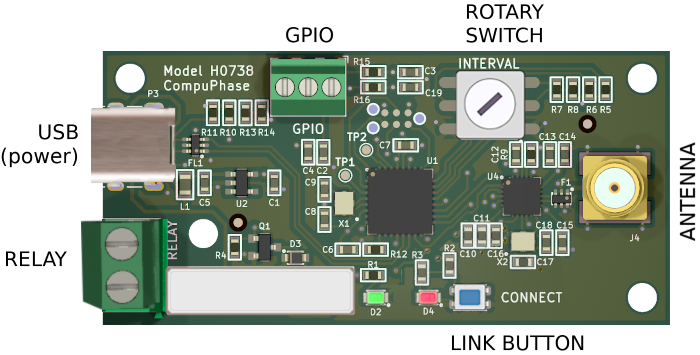

Das „Drahtloses Relaismodul“ wird mit einer batterielosen drahtlosen Pilztaste kombiniert. Beim Eindrücken der Taste schließt das Modul einen Relaiskontakt für eine Zeitspanne von 1 bis 9 Sekunden. Der Relaiskontakt ist ein potentialfreier, mechanischer Kontakt.
Bitte beachten Sie das dieses Modul nur mit den H0736*-Modellen batterielose drahtlose Taste kompatibel ist.
Das Relais-Modul verfügt über einen USB-C-Anschluss für 5 V Stromeingang. Es eignet sich für ein USB-Netzteil oder eine Powerbank. Der USB-Anschluss kann auch für die Steuerung oder Programmierung verwendet werden (nach dem Anschluss an einen PC oder eine Workstation).
Eigenschaften
Das Relais-Modul wird mit einer drahtlosen Taste gekoppelt. Mit einer einfachen Prozedur können Sie diesen Kopplungsschritt durchführen. Das Relais-Modul reagiert nur auf Tastendrücke der Taste(n), mit der es gekoppelt ist. Mehrere Relais-Modulen können mit derselben drahtlosen Taste gekoppelt werden, und bis zu vier Tasten können mit eine einzelne Relais-Modul gekoppelt werden.
Mit einem Drehschalter können Sie die Dauer einstellen, während der das Relais betätigt bleibt nachdem das Modul ein Signal von einer drahtlosen Taste erhalten hat. Die Dauer ist in Sekunden, und kann von 1 bis 9 Sekunden eingestellt werden.
Wenn Sie den Drehschalter auf 0 (Null) stellen, wird das Relais so lange betätigt, bis die drahtlose Taste ein anderes Mal gedrückt wird. Das heißt, eine erste Drück stellt den Kontakt her, bis eine zweite Drück den Kontakt unterbricht.
Das Relais-Modul kann mithilfe der vier 3,2-mm Montagelöcher an einem Träger (oder einer Grundplatte eines Gehäuses) montiert werden, oder mit doppelseitigem Schaumklebeband fixiert werden.
Benutzerskripte
Selbst für ein einfaches Gerät wie dieses Drahtloses Relaismodul gibt es viele mögliche Anwendungsfälle, die jedoch jeweils ein zusätzliches Kriterium oder eine zusätzliche Anforderung mit sich bringen. Zum Beispiel:
- Das Relais muss standardmäßig geschlossen sein und nach einem Tastendruck vorübergehend geöffnet sein (das Gegenteil der integrierten Funktionalität).
- Das Relais muss länger als 9 Sekunden betätigt bleiben (die maximale Dauer, die Sie mit dem Drehschalter der integrierten Funktionalität einstellen können, beträgt 9 Sekunden).
- Ein Signal eines Tastendrucks muss das Relais betätigen, aber das Relaiskontakt wird freigegeben, wenn ein „Stoppschalter“ (oder ein anderer Sensor) auslöst.
- Das Relaismodul muss auf mehrere drahtlose Tasten ansprechen, aber jede Taste muss eine andere Dauer für die Kontaktbetätigung verwenden.
- Das Relaismodul muss seinen Status an ein anderes Gerät weitergeben, entweder über einen I/O-Pin oder über USB.
- Einhaltung einer minimalen „Wartezeit“ nach einem Tastendruck, bevor ein nächster Tastendruck akzeptiert wird.

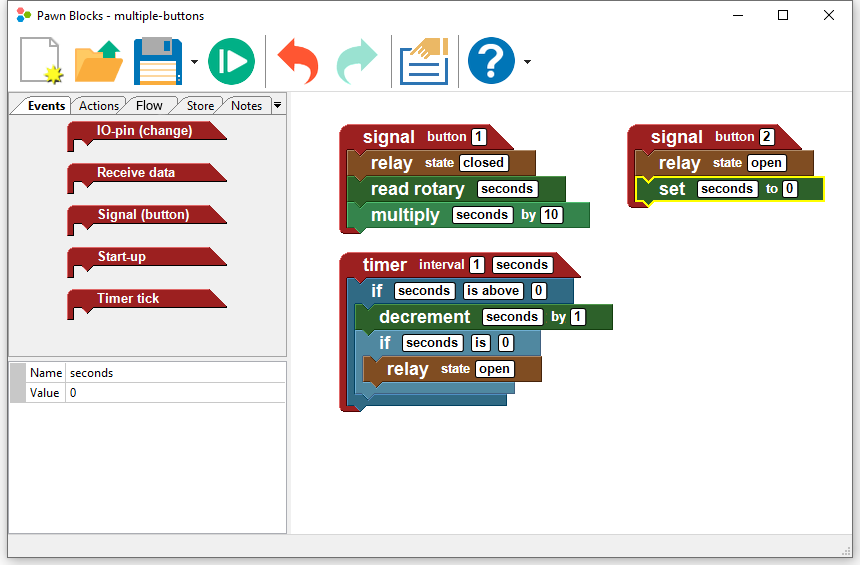

Alle diese Anwendungsfälle (und mehr) können mit Hilfe eines Skripts auf dem Drahtloses Relais-Modul implementiert werden. Das Modul unterstützt Skripting in der pawn-Skriptsprache. Ein einfaches, visuelles Programmiersystem ist im Entwicklungs-Kit enthalten (siehe Downloads).
Technische Daten
| Größe | 62×30 mm, maximale Höhe: 14,5 mm. |
| Montage | Vier Befestigungslöcher Ø 3,2 mm. |
| Betriebstemperatur | -25 °C bis +40 °C. |
| Feuchtigkeit | 5% bis 95% nicht kondensierend. |
| Energieversorgung | 5V DC, über den USB-Anschluss; 30 mA im Ruhezustand, 60 mA bei aktiviertem Relais. |
| Schalter-Latenz | 30 ms maximal, 15 ms im Durchschnitt. |
| Relaiskontakt | 250 VAC / 30 VDC, 3 A kontinuierlich / 5 A Spitze. |
| I/O-Pins (GPIO) | max. Ausgang: 3,3 V, 4 mA; Eingang: 3,3 V nominal (max. 5 V), interner Pull-up-Widerstand. |
Zubehör und Varianten
Downloads
- Drahtloses Relaismodul - Spezifikationen
-
Allgemein (alle Betriebssysteme)
PDF file
- Drahtloses Relaismodul - Entwicklungs-Kit
-
Microsoft Windows
Version 1.0 Linux
Version 1.0
